| 石墨三合一鹽酸合成爐 |
結構與特點：
本設備由分離器、殼體、吸收段、合成段、分液盤、爐頭，以螺桿接成圓形整體結構。為使設備能運行在較佳狀態和維修方便，在合成段與接處段處，安裝兩對稱手孔。
該設備結構緊湊，占地面積小，一臺設備代替兩臺設備，(原氯化氫反應塔與吸收器)生產效率高，操作簡單，廣泛用于鹽酸生產，環境保護，具有氯堿行業所要求的先進水平。
技術特性：
|
爐內 |
夾套 |
許用壓力(MPa) |
-0.1-+0.1 |
常壓 |
許用溫度(出口) |
＜50 |
＜40 |
工作介質 |
氯氣、氫氣、水或稀酸 |
水 |
示例：
合成段石墨體內徑φ500mm，產量30-40t/d的石墨制“三合一”鹽酸合成爐，其標記為SHL-50。
技術要求：設計參數
①設計壓力：物料系統：≤0.1MPa 冷卻系統：≤0.3.MPa
②設計溫度：石墨休≤150℃ 鹽酸出口：≤50℃ 冷卻水出口：≤40℃
材料：所用的鋼制外殼和石墨材料性能應符合HG2370中3.1、3.2的規格 |
 |

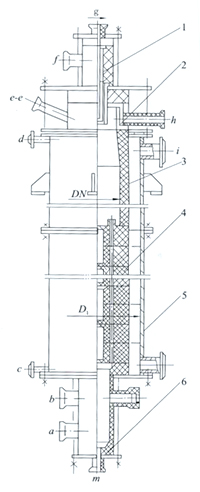

1-爐頭；2-分液盤；3-合成段
4-吸收段；5-殼體；6-分離器 |
|
規格尺寸
參數 |
規格 |
SHL-30 |
SHL-40 |
SHL-50 |
SHL-60 |
SHL-70 |
SHL-80 |
SHL-90 |
SHL-100 |
DN,mm |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
D1,mm |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
產量① ，t/d |
10-20 |
20-30 |
30-40 |
40-50 |
50-60 |
60-70 |
70-90 |
90-105 |
產量是以吸收單元塊為十塊、鹽酸濃度為33%為基準核算的。 |
管接口的連接與用途
符號 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
k |
m |
連接形式 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
法蘭 |
用途 |
產品酸出口 |
尾氣出口 |
夾套放凈 |
排氣口 |
視鏡 |
氫氣入口 |
氯氣入口 |
水或稀酸入口 |
冷卻水出口 |
冷卻水出口 |
防爆膜口 |
鹽酸放凈口 |
|
|
|
|
